PHYSICS作业代写 在 FPGA 上实现的部分就是 DA 到 AD 这三个模块(附:DA 输出的电压值越大,激光器频率越大)。

用 FPGA 按一定步长经 D/A 向半导体激光器注入电压,半导体激光器输出频率在滤光器透射峰外时,无激光通过它,此时光电探测器接收信号电平为零,A/D 无输出。 PHYSICS作业代写

PHYSICS作业代写
PHYSICS作业代写

在 FPGA 上实现的部分就是 DA 到 AD 这三个模块(附:DA 输出的电压值越大,激光器频率越大)。

用 FPGA 按一定步长经 D/A 向半导体激光器注入电压,半导体激光器输出频率在滤光器透射峰外时,无激光通过它,此时光电探测器接收信号电平为零,A/D 无输出。 PHYSICS作业代写

之后继续增大半导体激光器注入电压(DA 输出电压),当半导体激光器输出频率进入滤光器透射峰内,光电探测器 PD 可检测到信号,经 A/D 输入 FPGA,FPGA 进行采样数据的比较,判断半导体激光器输出频率是否已到滤光器透射峰顶。当 V2(t+Δt)>V1(t)时,可判断 t+Δt 时半导体激光器输出频率还未到滤光器峰顶。当 V4(t+Δt)< V3(t),可判断t+Δt 时半导体激光器输出频率已过滤光器峰顶,此时可减小半导体激光器注入电压使其频率到达峰顶(达到顶峰时得电压为 V3),如此完成激光稳频的初始化工作,这里的 Δt 以DA 输出的电压每改变一次进行一次电压大小比较。

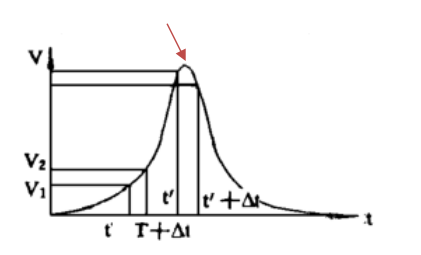

(此图为当 DA 电压信号一直增大时 AD 所能接收到的信号变化图(同滤光器的频谱),最终目的是控制 DA 输出的电压值能够令激光输出的频率到达滤光器的中心频率 770nm)

附:DA 输出的电压值越大,激光频率越大,之后经过滤光器(就是一个光学的带通滤波器,中心频率在 770nm 左右),使得 DA 输出的电压值能令激光的频率锁定在使 AD 信号达峰值的地方。
